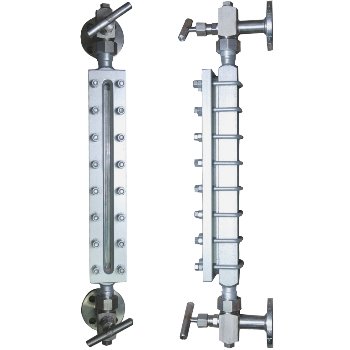

反射式液位計

規格

規格：接液部材質 : 碳鋼, SUS304,SUS316,SUS316L
蓋板材質 : 碳鋼, SUS304,SUS316,SUS316L
止漏墊片 : Teflon,石棉
玻璃材質 : 反射型硼矽玻璃
上方/下方開關閥: 針型閥(附加安全球)
銜接方式 : 法蘭,或是其他規格
安裝位置 : 側邊/側邊
上方安裝至下方安裝距離: 365mm to 3000mm
最大承受壓力 : 25Kg/Cm2g,或是其他特規
最大承受溫度 : 240℃

介紹

反射型液位計是利用玻璃視窗直接觀看容器(桶槽)液體高度。容器(桶槽)中的液體上升/下降可藉由本體的玻璃視窗觀看得知目前液體高度。與透視型液位計不同點在於適用於無色的液體，如水，利用玻璃表面的鋸齒狀紋路，折射光線。且只有單面可以觀看液體高度。

液位的區隔是利用呈現在視窗上光亮度的不同來呈現。區分流體及氣體/水氣：利用氣體及液體的折射率不同。在液體中，光折射到玻璃並被吸收在本體內，呈現的顏色較為黯淡。在氣體/水氣中，經過視窗中玻璃的凹槽折射,指示部位會呈現高亮度。使用在無色的液體桶槽/容器。

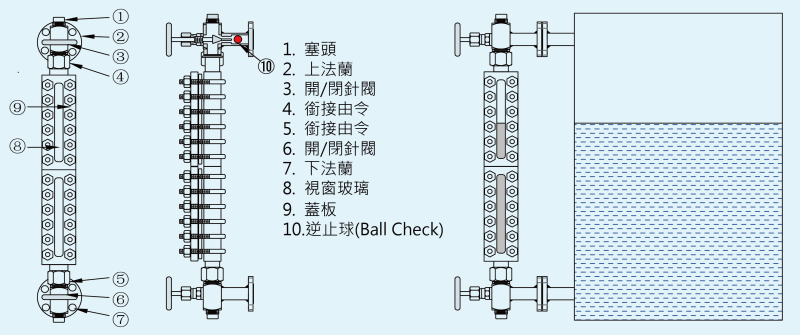

結構

本體：銑溝供液體流動。

玻璃及蓋板：玻璃採用硼矽玻璃，外覆蓋不銹鋼蓋板

上下針閥：以由令與本體相連接，可自行開關。

適用

工廠、建築、水塔、淨水廠、汙水處理廠、各式桶槽等等。

詳細型錄內容，歡迎來信或來電洽詢！

02-26601362 廖先生
